  首頁 > 產品介紹 > AFM 自動逆洗過濾機 > AFM 自動逆洗過濾機

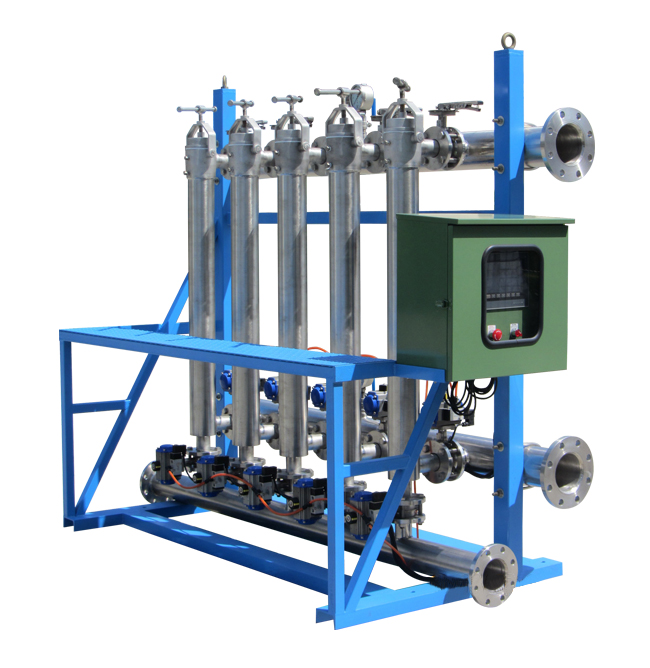

特點:
  AFM過濾系統是採用多管式設計、處理量高,使用可程式控制 (PLC) 含人機介面,在操作上使用時間 (TIMER) 控制或壓差控
制,讓整個流程全自動化,大量減輕人力成本負擔,為您的企業造就出完美的過濾效果,大幅降低生產成本,提高品質。


逆洗流程:
  AFM多管式過濾系統中,預留1組備用過濾器,正常作業時,與其他過濾器一同運作,當逆洗功能啟動時,則變成自動逆洗
之單體,不影響其他過濾器之作業。逆洗作業流程是採逐一清洗設計,利用系統中位於上方之過濾後出口管中的清潔液體進
行反向逆洗作業,AFM過濾系統中,每次僅逆洗其中1組,其他過濾器則維持正常運作,使系統連續作業不中斷。

當控制系統中TIMER 設定值或壓差偵測值達到設定值0.5~1.5 BAR 時,可程式控制系統PLC 即會啟動逆洗作業流程,每只濾
網反沖洗時間約為4~8 秒,逐一進行內部清洗動作,使濾網表面維持潔淨,讓系統在作業上維持正常運作。

逆洗啟動操作可採:【時間控制】或【壓差控制】兩種方式或【兩者同時使用】即成為一套完整的操作循環系統。


AFM 流量規格表:

  出入口管徑清水流量選擇操考表:

出入口管徑A (B) 100A
(4")
125A
(5")
150A
(6")
200A
(8")
250A
(10")
300A
(12")
過濾量公升 / 分
(流速1公尺 / 秒時之過濾流量)
529 783 1131 1960 3038 4352


450目
0.025
300目
0.05
200目
0.075
150目
0.10
120目
0.125
100目
0.15
80目
0.175
75目
0.20
60目
0.25
50目
0.30
45目
0.35
40目 0.40 35目 0.50 30目 0.60 20目 0.80 18目 1.0
Ø85x1000-12S 188 377 548 720 880 1030 1200 1300 1587 1844 2059 2264 2669 3000 3558 4003
Ø85x1000-18S 125 250 365 480 586 686 800 865 1058 1230 1372 1509 2000 2287 2785 3202
Ø85x1000-25S 104 210 304 400 488 572 666 720 880 1024 1144 1257 1740 2000 2463 2859
  * 以上流量表示以清水作為計算單位
