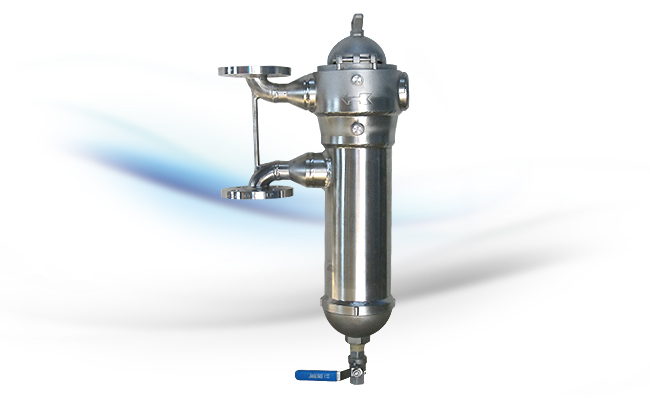

| 特點：使用於直立式管線上之過濾 |
 |
|
| |
|
| |
| 楔型濾網工作壓力選擇： |
|
楔型濾網 12S 鋼絲 1m/m 工作壓力 ,
10 kg/cm2 以下選用
楔型濾網 18S 鋼絲 1.5m/m 工作壓力,
10-30 kg/cm2 以下選用
楔型濾網 22S 鋼絲 1.8m/m 工作壓力,
30 kg/cm2 以下選用
( * 本流量之測得係1公尺 / 秒之流速，比重為1之流體為依據 ) |
|
| |
|
| |
| 楔型濾網流量表 (公升/分)： |
濾蕊尺寸
直徑x長度
(公厘) |
濾網間隙 ( m / m ) |
450目
0.025 |
300目
0.05 |
200目
0.075 |
150目
0.10 |
120目
0.125 |
100目
0.15 |
80目
0.175 |
75目
0.20 |
60目
0.25 |
50目
0.30 |
45目
0.35 |
40目
0.40 |
| Ø85x300-12S |
44 |
88 |
128 |
168 |
205 |
240 |
280 |
300 |
370 |
430 |
480 |
528 |
| Ø85x300-18S |
29 |
58 |
85 |
112 |
136 |
160 |
186 |
200 |
246 |
286 |
320 |
352 |
| Ø85x300-22S |
24 |
49 |
71 |
93 |
114 |
133 |
155 |
166 |
205 |
238 |
266 |
293 |
| Ø85x450-12S |
66 |
132 |
192 |
252 |
308 |
360 |
420 |
450 |
550 |
645 |
720 |
792 |
| Ø85x450-18S |
44 |
88 |
128 |
168 |
205 |
240 |
280 |
300 |
366 |
430 |
480 |
528 |
| Ø85x450-22S |
36 |
73 |
106 |
140 |
171 |
200 |
233 |
250 |
305 |
358 |
400 |
440 |
| Ø85x500-12S |
73 |
147 |
213 |
280 |
342 |
400 |
468 |
500 |
618 |
718 |
802 |
882 |
| Ø85x500-18S |
48 |
98 |
142 |
186 |
228 |
266 |
312 |
333 |
412 |
478 |
534 |
588 |
| Ø85x500-22S |
40 |
81 |
118 |
155 |
190 |
222 |
260 |
277 |
343 |
399 |
445 |
490 |
| Ø85x600-12S |
88 |
176 |
256 |
336 |
410 |
480 |
560 |
600 |
740 |
860 |
960 |
1056 |
| Ø85x600-18S |
58 |
117 |
170 |
224 |
273 |
320 |
373 |
400 |
473 |
573 |
640 |
704 |
| Ø85x600-22S |
49 |
97 |
142 |
186 |
227 |
266 |
311 |
333 |
411 |
477 |
533 |
586 |
| Ø85x900-12S |
132 |
264 |
384 |
504 |
615 |
728 |
840 |
900 |
1110 |
1290 |
1440 |
1584 |
| Ø85x900-18S |
88 |
176 |
256 |
336 |
410 |
485 |
560 |
600 |
740 |
860 |
960 |
1056 |
| Ø85x900-22S |
73 |
146 |
213 |
280 |
341 |
404 |
466 |
500 |
616 |
716 |
800 |
880 |
| Ø85x1000-12S |
145 |
290 |
422 |
554 |
677 |
792 |
924 |
1000 |
1221 |
1419 |
1584 |
1742 |
| Ø85x1000-18S |
96 |
193 |
281 |
369 |
451 |
528 |
616 |
666 |
814 |
946 |
1056 |
1161 |
| Ø85x1000-22S |
80 |
161 |
234 |
307 |
376 |
440 |
513 |
555 |
678 |
788 |
880 |
967 |
|
|
| |
* 出入口徑選擇請參閱顏色區分 |
| |
|
| |
出入口徑清水流量選擇參考表： |
| |
| 出入口管徑A (B) |
1" |
1 1/4" |
1 1/2" |
50A
(2") |
65A
(2 1/2") |
80A
(3") |
過濾量公升 / 分
(流速1公尺 / 秒時之過濾效果)
|
34 |
56 |
75 |
117 |
217 |
301 |
|
|
| |
|
|
|
 |
