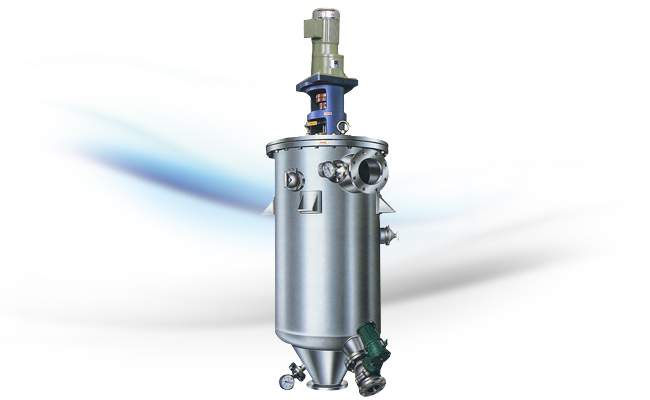

  首頁 > 產品介紹 > 全自動過濾機 > VFS-468-900




機型開孔面積最大過濾量
SLOT 濾網間隙 0.15mm, 100目
型 式 適用管徑 塗料 ( 流速0.7m / 秒) 清水 ( 流速1m / 秒 ) 回收水 ( 流速1m / 秒)
VFS-85-12S 65A ( 2 1/2" ) 11.8$ / 時 217 / 分
( 最大通過面積1250 / 分)
173 / 分
( 最大通過面積1000 / 分)
VFS-168-18S 80A-150A ( 3"~6" ) 15.9$ / 時 1680 / 分
1340 / 分
VFS-268-18S 80A-300A ( 3"~12" ) 26$ / 時 2750 / 分 2200 / 分
VFS-468-22S 125A-300A ( 5"~12" ) 41.8$ / 時 5921 / 分 4730 / 分


VFS-85-12S出入口管徑為65A (2 1/2"), 流速每秒每米 (1M/Sec) 時流量為217 / 分,本表列所列流量是過濾面積量。
  以上除 468# 濾管長度900mm其他規格濾管長度600mm以下。


出入口管徑清水流量選擇參考表
出入口管徑 150A (6") 200A (8") 250A (10") 300A (12")
過濾量/分
(流速1M/Sec時之過濾流量)
1131 1960 3038 4352


請配合貴公司泵管徑,來選擇過濾機型,訂購時請指示出入口管徑。



濾蕊開孔率流量表 (升 / 分)
450目0.025 300目0.050 200目0.075 150目0.100 120目0.125 100目0.150 80目0.175 75目0.200 60目0.250 50目0.300 45目0.350 40目
0.400
VFS-468-900-22S 5921 6810 7698 9387 10997 12531 13996
VFS-468-900-28S 4913 5664 6415 7855 9237 10566 11843
以上流量表示以水作為計算單位,其他高固成份,高黏度以測試為準泵流量大於每秒1公尺流量會增加
  ,小於每秒1公尺流量相對減少。
