過濾流程 |
| |
 |
| |
|
| |
 |
| |
|
| |
一般正常運作狀態，隨原料雜質含量的多少，調整過濾延遲排放時間。 |
| |
| |
|
| ‧ |
在控制相運作，如想更改任何一個動作時間，可依需要重新設定，設定時不用關閉電源，但經更改後，下一個週期即
|
| |
以新設定的時間動作為準。 |
| ‧ |

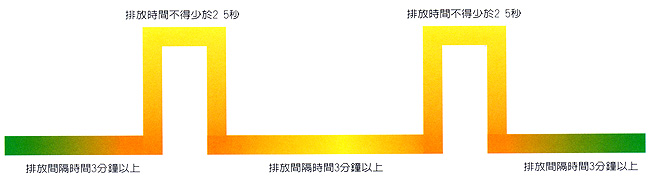

排放間隔最主要是附著在濾網雜質，刮除後慢慢沉澱至排放口上方，在短時間內排放。 |
|
| |
|
| |

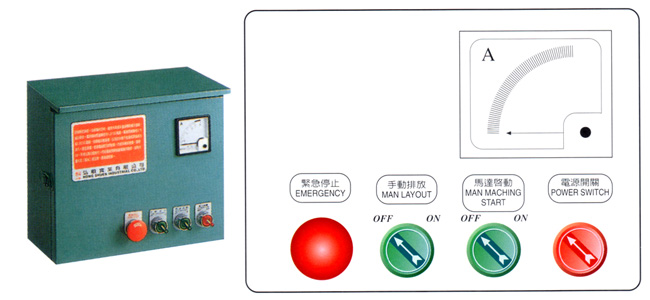

電器控制箱 |
| |
|
| |
|
| |
 |
| |
| |
|
| ‧ |
手動排放時：將手動排放開關置於ON之位置。 |
| ‧ |
自動操作時：將手動排放開關置於OFF之位置，此時自動指示燈亮，表示已進入自動計時狀態。 |
| |
|
| |
* 停機前，必須先清洗後再注入浸漬水 (溶劑) ，然後關閉浸漬水 (溶劑) 手動排放閥及已過濾原料出口閥，讓浸漬水注滿
後，馬達運轉幾分鐘才可以停機。 |
| |
|
| |
* 每次開機前，必須先將浸漬水 (溶劑) 排放，再打開原料出口閥，關閉手動排放閥、浸漬水 (溶劑) 入口閥，方向開機。 |
|
| |
|
| |

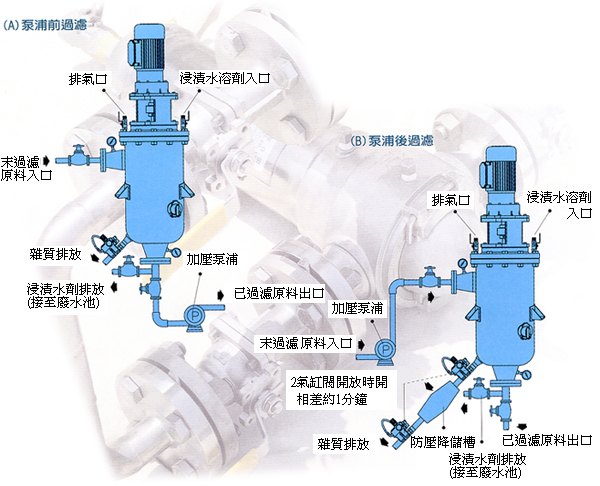

安裝例 |
| |
|
| |
|
| |
A / 泵浦前過濾使用條件：
|
| |
|
| |
| ‧ |
針對清水、回收水及其他工業水之過濾時，在過濾原料出口處，加裝加壓泵浦。 |
| ‧ |
管線流速高於1m/sec，操作場合要求不可降時使用之。 |
| ‧ |
出口壓力超過10kg/cm2 以上時使用之。 |
| ‧ |
末過濾原料入口管徑，需大於過濾器管徑。 |
|
| |
|
|
| |
|
| |
B / 泵浦後過濾使用條件：
|
| |
|
| |
| ‧ |
使用在噴霧狀況時，連續不可間斷的使用情形下。 |
| ‧ |
需加裝防壓降儲槽及2個氣缸閥，而兩個氣缸閥開放時間相差約1分鐘以上 ( 視情況...而定 )。
|
| ‧ |
控制箱採用3只定時控制器。 |
| ‧ |
管線流速需在1m/sec以上時方可使用，否則流量會隨著流速變化而增減。 |
|
| |
|
|
| |
|
| |
 |
| |
|
| |

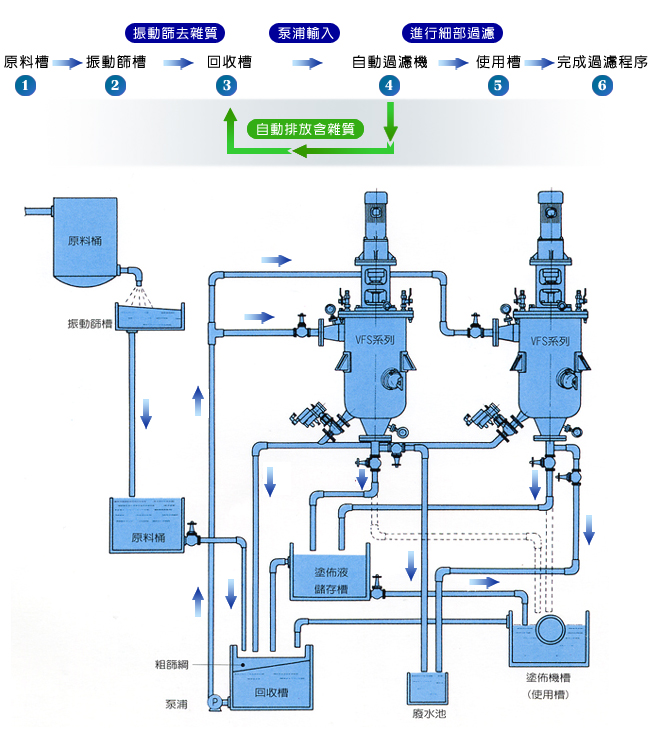

塗料過濾安裝例 |
| |
|
| |
|
| |
| ‧ |
回收槽上方之木框粗篩網(8目以上)，仍在於收集塗料粗粒雜質，每8小時需清洗一次。(視雜質多少清洗時間變化)
|
| ‧ |
塗佈液儲存槽亦可不必加裝，直接將已過濾之原料管路輸入使用槽即可，但是流量較不穩定。
|
| ‧ |
沒有儲存槽時，排放雜物品(氣缸凡而)內需高於塗佈機塗佈原料槽，以免塗佈機槽內原料受排放時逆吸出排放
|
| |
( 變成塗佈機槽沒有原料 ) |
| ‧ |
已過濾出口必須高於使用槽。 |
| ‧ |
流程說明： |
 |
|
|
|
| |
|
|
|
 |
