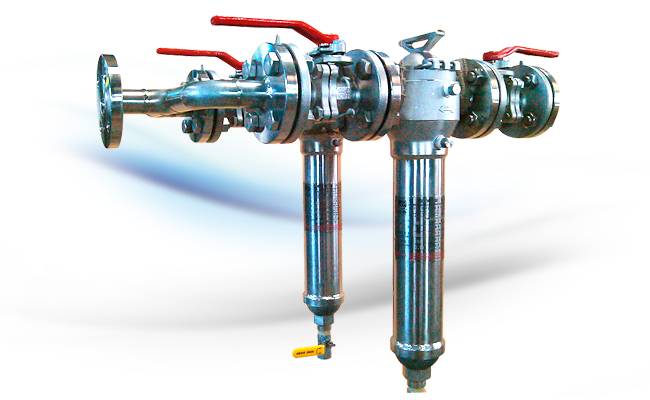

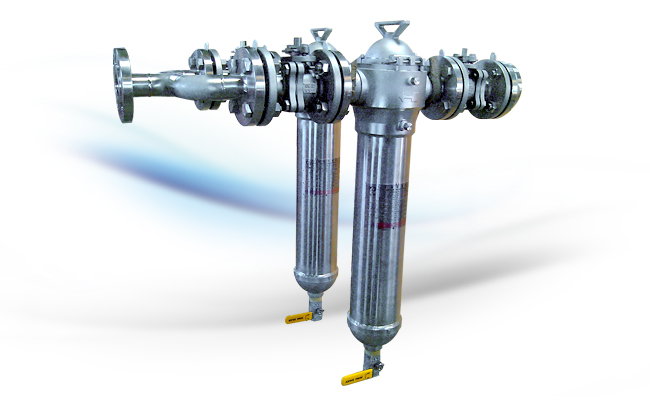

  首頁 > 產品介紹 > 手動過濾機 > FS 複式過濾系統









特點：雙機使用切換容易，過濾不中斷

規格表
出入口徑
(英吋m/m)		 濾蕊尺寸
直徑X長度(m/m)		 濾網間隙 (m/m) 濾體尺寸 (m/m) 被用濾蕊測量尺寸
A A' B E D C Ø d-N孔HI F
1"(25) 50X300 0.025 202 134 615 134 134 90 19-4 孔 285
1"(25) 85X300 0.050 275 209 675 145 180 900 40
1 1/4"(32) 85X450 0.100 825 100 50-100
1 1/2"(40) 85X500 0.125 875 105 80-150
2"(50) 85X600 0.150 975 120 80-300
2 1/2"(60) 85X900 0.400 1275 140 150-400
3"(80) 85X1000

更大間隙
接受訂製

 1375 150 19-8 孔 970
4"(100) 85X1000 293 1442 155 180 175 19-8 孔 970


選用備忘錄

‧ 濾網長度快速測量法：
  舉例說: Ø 114.3m/m不鏽鋼外徑，其長度是為F=270m/m所以濾網長度即為 Ø 85x300 m/m長。
‧ 在紙業的白水回收使用前，處理條件是以SS30-50來使用最為恰當。倘若不能達到SS30-50，則清洗濾網次數會增加。



楔型濾網工作壓力選擇：

楔型濾網 12S 鋼絲 1m/m 工作壓力 , 10 kg/cm2 以下選用
楔型濾網 18S 鋼絲 1.5m/m 工作壓力, 10-30 kg/cm2 以下選用
楔型濾網 22S 鋼絲 1.8m/m 工作壓力, 30 kg/cm2 以下選用
( * 本流量之測得係1公尺 / 秒之流速，比重為1之流體為依據 )


楔型濾網流量表 (公升/分)：
出入口徑
(英吋 / 公厘) 		濾蕊尺寸
直徑x長度
(公厘)		 濾網間隙 ( m / m )
450目
0.025		 300目
0.05		 200目
0.075		 150目
0.10		 120目
0.125		 100目
0.15		 80目
0.175		 75目
0.20		 60目
0.25		 50目
0.30		 45目
0.35		 40目 0.40
1 (25) Ø85x300-12S 44 88 128 168 205 240 280 300 370 430 480 528
Ø85x300-18S 29 58 85 112 136 160 186 200 246 286 320 352
Ø85x300-22S 24 49 71 93 114 133 155 166 205 238 266 293
1 1.4 (32) Ø85x450-12S 66 132 192 252 308 360 420 450 550 645 720 792
Ø85x450-18S 44 88 128 168 205 240 280 300 366 430 480 528
Ø85x450-22S 36 73 106 140 171 200 233 250 305 358 400 440
1 1/2 (40) Ø85x500-12S 73 147 213 280 342 400 468 500 618 718 802 882
Ø85x500-18S 48 98 142 186 228 266 312 333 412 478 534 588
Ø85x500-22S 40 81 118 155 190 222 260 277 343 399 445 490
2 (50) Ø85x600-12S 88 176 256 336 410 480 560 600 740 860 960 1056
Ø85x600-18S 58 117 170 224 273 320 373 400 473 573 640 704
Ø85x600-22S 49 97 142 186 227 266 311 333 411 477 533 586
2 1/2 (65) Ø85x900-12S 132 264 384 504 615 728 840 900 1110 1290 1440 1584
Ø85x900-18S 88 176 256 336 410 485 560 600 740 860 960 1056
Ø85x900-22S 73 146 213 280 341 404 466 500 616 716 800 880
3 (80) Ø85x1000-12S 145 290 422 554 677 792 924 1000 1221 1419 1584 1742
Ø85x1000-18S 96 193 281 369 451 528 616 666 814 946 1056 1161
4 (100) Ø85x1000-22S 80 161 234 307 376 440 513 555 678 788 880 967
1 (25) Ø50x300-12S 26 52 75 99 120 141 164 176 218 253 280 310


* 出入口徑選擇請參閱顏色區分

  出入口徑清水流量選擇參考表：

出入口管徑A (B) 1" 1 1/4" 1 1/2" 50A
(2")		 65A
(2 1/2")		 80A
(3")		 100A
(4")
過濾量公升 / 分
(流速1公尺 / 秒時之過濾效果)
34 56 75 117 217 301 529
