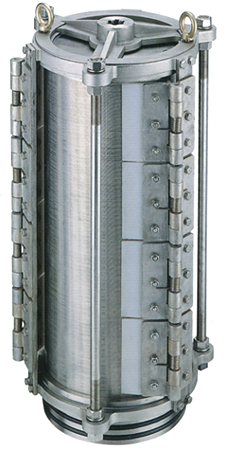

  自動清洗濾網



利用減速機帶動迴旋刮刀,自動清除附著在濾網上之污垢,保持濾蕊過濾功能。
獨特的清除設計,永保流量暢通。
刮刀壓力及角度設計精密,不致在短時間內損傷濾網,堅固耐用且換裝快速。





A   濾蕊外徑,計Ø85, Ø168, Ø268, Ø85等多種規格。
L   Ø85, Ø168, Ø268, 標準品濾網長度600mm。 Ø85 另有300mm, 150mm。

濾網各部規格   單位 : mm
型式 M N R
12S 1 2 10°
18S 1.5 2.5 12°
22S 1.8 3.7 10°
28S 2.2 4.5 10°

濾網支架規格   單位 : mm
型式 X Y Y1
Q25 2 3 2
Q35 3 5 3.5


濾蕊開孔率流量表 (升 / 分)
450目0.025 300目0.050 200目0.075 150目0.100 120目0.125 100目0.150 80目0.175 75目0.200 60目0.250 50目0.300 45目0.350 40目0.400
VFS-50-300-12S 69 134 197 257 314 368 420 471 565 652 732 807
VFS-85-150-12S 58 114 167 218 266 313 357 400 480 554 622 686
VFS-85-150-18S 39 77 114 150 184 218 250 282 343 400 454 505
VFS-85-300-12S 117 228 335 436 533 626 713 800 960 1108 1245 1372
VFS-85-300-18S 78 154 228 300 369 436 501 565 686 800 908 1011
VFS-85-600-18S 234 457 670 873 1067 1253 1427 1601 1921 2217 2491 2745
VFS-85-600-18S 157 309 457 600 739 873 1002 1130 1372 1601 1817 2022
VFS-168-600-18S 303 598 882 1158 1426 1685 1933 2181 2648 3089 3507 3902
VFS-168-600-22S 253 501 741 975 1203 1426 1640 1853 2260 2648 3017 3370
VFS-268-600-18S 496 977 1442 1893 2330 2754 3159 3564 4327 5049 5731 6377
VFS-268-600-22S 414 818 1211 1594 1967 2330 2680 3029 3694 4327 4931 5508
VFS-468-900-22S 5921 6810 7698 9387 10997 12531 13996
VFS-468-900-28S 4913 5664 6415 7855 9237 10566 11843
以上流量表示以水作為計算單位,其他高固成份,高黏度以測試為準泵流量大於每秒1公尺流量會增加
  ,小於每秒1公尺流量相對減少。

  網目規格參考表



網目選擇一般都患有一種通病,就是認為未過濾原料顆粒都很細且清潔,選擇超標準網斥以致實際在過濾時壓力提高,
  濾量不多,就認為自動過濾機品質功能不好,因此建議降低適當網目數,仍可提昇品質。

在原料過濾機網目配合需採多段式過濾,目前經工程顧問公司設計規劃,雖設備需增加但實際上不可能一次過濾就可以
  解決全部問題,必須有多段式過濾的正確觀念。

  網目 / 英吋 / 微米 ─ 對照表

網目數 / 吋
美國及ASTM標準篩選孔號數
英吋 ( Inch) MM 微米 ( Micrometer)
10 .0787 1.999 2000
12 .0661 1.679 1680
14 .0555 1.410 1410
16 .0469 1.191 1190
18 .0394 1.000 1000
20 .0331 0.841 840
25 .0280 0.711 710
30 .0232 0.589 590
35 .0197 0.500 500
40 .0165 0.419 420
45 .0138 0.351 350
50 .0117 0.297 297
60 .0098 0.249 250
70 .0083 0.211 210
80 .0070 0.178 177
100 .0059 0.150 149
120 .0049 0.124 125
140 .0041 0.104 105
170 .0035 0.089 88
200 .0029 0.074 74
- .0026 0.066 65
230 .0024 0.061 62
270 .0021 0.053 53
- .0020 0.051 50
325 .0017 0.043 44
- .0016 0.041 40
400 .00142 0.036 36
- .00118 0.030 30
550 .00099 0.025 25
625 .00079 0.020 20
- .00059 0.015 15
1250 .000394 0.010 10
1750 .000315 0.008 8
2500 .000197 0.005 5
5000 .000099 0.003 2.5
12000 .0000394 0.001 1


弘順楔型網與市面較多使用編織網及不織布袋式濾網強度之歸類比較

楔型網、( 夾縫型 SLOT ) = 鋼硬式過濾
編織網、不織布袋濾式過濾網 = 彈性式過濾


你需要一台自動過濾機對品質盡忠職守,對原料粒徑嚴格把關的量規,粒徑不夠細的還須回珠磨機再研磨,待粒徑夠細了,驗
收通過才能過關。而不像一般編織網或袋濾式過濾網會擅離職守,造成濾網變形或撐開,那是因為編織網目網絲線徑很細的緣
故。

正常一般使用編織網,因為編織網目用鋼絲線徑很細,舉例說明: 300目時,網絲直徑只有0.0381mm,鋼絲因雜質較多而被撐
開網目,變型變粗孔的機會很大,也就不是我們當初所選擇的300目(50 micron)所要求的過濾品質,所以過濾出來的產品網目
說不定連50目都達不到,直到產品至客戶使用後才發現品質出了很大的變化。

敝公司楔型網為何說是鋼硬式過濾,因敝公司目前最細的鋼絲線徑12s為1mm,線徑1mm除編織網的300目線徑為0.0381mm,
(1mm0.0381mm=26倍),因為強度為編織網強度的26倍因而強度夠不容易被撐開,貴公司的所購原料粒徑因成本關係,有
各種不同等級產品,若使用彈性濾網過濾因網目已被雜質撐開,所以貴公司自己認為過濾品質已沒有問題,但是客戶為何會有
反應呢? 就是彈性過濾網有狀況了!

楔型網強度高於編織網26倍以上,所以在網目選擇時,可以降低1級或2級所過濾出來的品質,絕不輸於彈性式過濾。均勻就是
美的觀念,請參考。



一般傳統濾網   弘順楔型濾網
SLOT ( 狹縫型 )


市面上編織網鋼絲直徑參考表


正常一般使用編織網,網目比較不準,因為編織網目線徑很細,舉例而言100目網目為100目時鋼絲直徑只有.1143mm,



鋼絲因承受過重壓力而變型的機會很高。

若將傳統濾網改為弘順SLOT楔型金屬網 (狹縫型)時,因為楔型金屬網鋼絲比較粗,12S線徑1mm / 0.1143 mm
=8.7倍,18S線徑1.5mm/0.1143mm=13.12倍,22S線徑1.8mm/0.1143m=15.74倍,所以承受高壓力時,濾網被撐變形
機會較少(相對開孔面積也會比較少)因此建議選擇比100目更大的網目(約80目左右),其過濾品質絕不會比100目的編織網
效果差,弘順楔型金屬網鋼絲,是您絕對可以信賴的產品!



  常用編織網目及開孔面積比照表

網目數 鋼絲直徑 ( 吋) 鋼絲直徑 ( mm) %,開孔面積
300 0.0015 0.381 29.7
200 0.0021 0.0533 33.6
150 0.0026 0.066 37.4
120 0.0037 0.09398 30.7
100 0.0045 0.1143 30.3
80 0.0055 0.1397 31.4
60 0.0075 0.1905 30.5
50 0.0075 0.1905 35.1
40 0.010 0.254 36.0
30 0.012 0.3048 40.8
20 0.014 0.3556 52.0
18 0.017 0.4318 48.3
16 0.016 0.4064 55.4
14 0.020 0.508 51.0
12 0.023 0.5842 51.8
10 0.025 0.635 56.3
