高級濾蕊 ( 高強度、結構均勻 ) |
| |
 |
| |

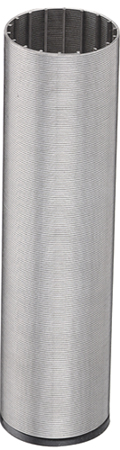

右下圖為弘順精密過濾器專用的 "Slotted"
高級濾蕊，其網目構造較傳統圓孔型網目眼具有如下數個優點： |
| |
| ‧ |
網目的結構： |
| |
濾網及其支架搭配結合屬於高強度的幾何構造，不同於圓沖孔型網目僅薄薄的一層厚度在支撐整個需要承受高壓力的衝
擊，而能夠得到可信賴的濾蕊強度。
|
| ‧ |
流通性： |
| |
本濾蕊可均勻的分散污垢的分布，大大的降低了輸出入的壓力差，由此更確保了濾蕊的使用壽命，及耐用程度，這完全
歸因於精密而勻稱的開口間隙。
|
| ‧ |
網目選擇易： |
| |
只要對照的網目規格選擇表，就能找到適合的開口間隙，以適合您所需求的過濾效果，其選擇範圍從0.40mm到0.025mm
的間隙範圍，相信必能滿足您的要求及期望，敬請配合右頁的"訂購指示"，以求達到完美的過濾組合體。濾網內補強支架
因壓力太大，追加補強圈(板)。 |
|
| |
|
| |
|
| |
|
| |
楔型濾網工作壓力選擇 ( 以 FS-85手動型過濾器承受壓力為準 ) |
| |
|
| |
| |
|
| 》以85mmØ 承受壓力為準 |
| ● |
楔型濾網12S 鋼絲1mm工作壓力 10kg/cm2 以下選用
|
| ● |
楔型濾網18S 鋼絲1.5mm工作壓力 10-30kg/cm2 以下選用
|
| ● |
楔型濾網22S 鋼絲1.8mm工作壓力 30kg / cm2 以上選用 |
| A |
|
濾蕊外徑，計Ø85, Ø168, Ø268, Ø85等多種規格。 |
|
| L |
|
Ø85, Ø168, Ø268, 標準品濾網長度600mm。 Ø85 另有300mm, 150mm。 |
|
|
| |
|
| |
|
| 型式 |
M |
N |
R |
| 12S |
1 |
2 |
10° |
| 18S |
1.5 |
2.5 |
12° |
| 22S |
1.8 |
3.7 |
10° |
| 28S |
2.2 |
4.5 |
10° |
|
|
|
|
|
|
|
| 型式 |
X |
Y |
Y1 |
| Q25 |
2 |
3 |
2 |
| Q35 |
3 |
5 |
3.5 |
|
|
|
|
|
|
| |
|
|
|
 |
